Sprzęt do obróbki powierzchni plazmowej dla półprzewodnikowych płytek optoelektronicznych i PCB

Półprzewodnikowy sprzęt do obróbki powierzchniowej płytek drukowanych i optoelektronicznych

1. Wprowadzenie do produktu

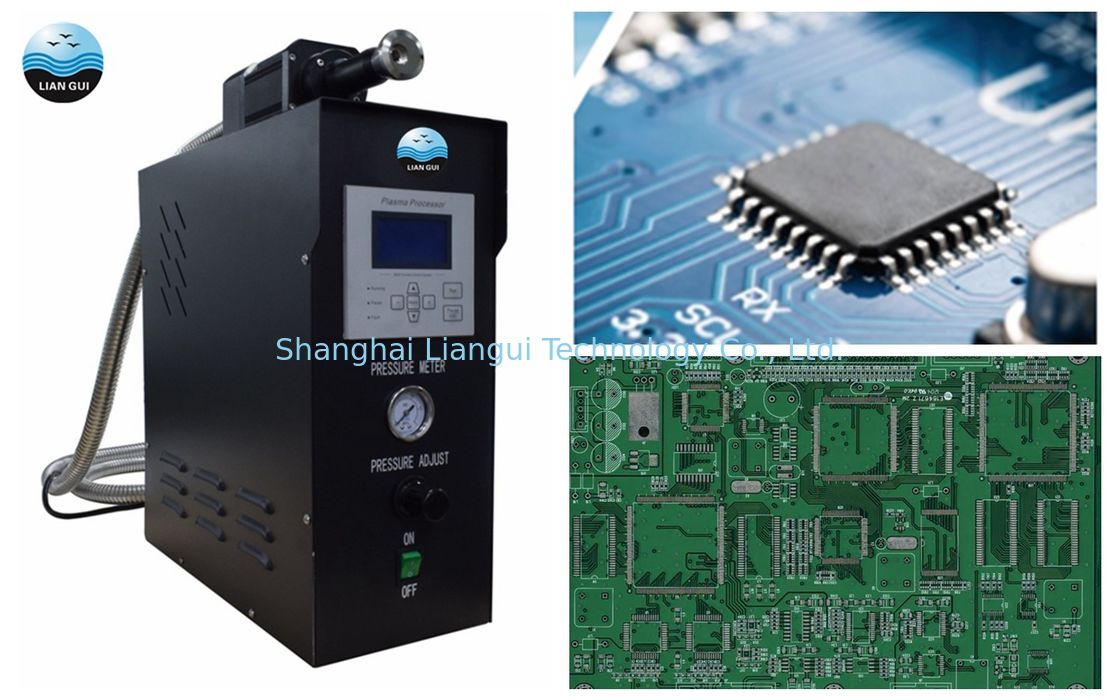

Atmosferyczna maszyna do czyszczenia plazmowego składa się z generatora plazmy, układu transportu gazu i pistoletu plazmowego. Atmosferyczna maszyna do czyszczenia plazmowego zależy od energii elektrycznej, wytwarza energię o wysokim napięciu i wysokiej częstotliwości. Energie te generują plazmę o niskiej temperaturze w aktywowanym i kontrolowanym wyładowaniu jarzeniowym w stalowa rura dyszy, a plazma jest rozpylana na obrabianą powierzchnię za pomocą przestrzeni kompresji, co powoduje odpowiednie zmiany fizyczne i chemiczne na obrabianej powierzchni. Powierzchnia obrabianego przedmiotu jest czyszczona, olej, dodatki i inne składniki są usuwane, a elektryczność statyczna powierzchni jest eliminowana. Jednocześnie powierzchnia została aktywowana, zwiększona przyczepność, sprzyja łączeniu produktu, natryskiwaniu, drukowaniu i uszczelnianiu.

2. Charakterystyka

• Niemiecka technologia obwodów: importowana technologia obwodu zasilania wysokiego napięcia, wytwarza neutralną plazmę o wysokiej gęstości, aby zapewnić doskonały efekt czyszczenia
• Wysokiej jakości podstawowe komponenty: pistolet natryskowy przyjmuje importowany materiał stopowy, odporność na wysoką temperaturę, odporność na utlenianie, długą żywotność.
• Czyść w niskiej temperaturze bez uszkodzeń: Czyszczenie w bardzo niskiej temperaturze (można kontrolować w granicach 50 ℃) nie spowoduje uszkodzenia powierzchni produktu.
• Kompleksowa ochrona bezpieczeństwa: funkcje ochrony przed temperaturą, ochrona przed przeciążeniem, ochrona przed zaburzeniami ciśnienia powietrza, ochrona alarmu przed zwarciem, wszelkiego rodzaju ochrona przed błędami.

3. Parametry techniczne:

4. Rodzaj instalacji

                         inglestation Procesor plazmy dwustanowiskowy Procesor plazmy

                 Osłonę bezpieczeństwa i układ wydechowy można dostosować online na linii produkcyjnej

5. Zasada czyszczenia plazmowego

• Wprowadzenie plazmy:

Plazma jest rodzajem istniejącego stanu substancji.Zwykle jest zestawiany ze stanami stałymi, ciekłymi i gazowymi substancji i nazywany jest „czwartym stanem materii”.Może wykorzystywać cząsteczki plazmy o wysokiej energii oraz reakcję fizyczną i chemiczną powierzchni materiału, aby zrealizować aktywację powierzchni materiału, trawienie, odkażanie i inne procesy, a także współczynnik tarcia materiału, adhezję i hydrofilowość oraz inne właściwości powierzchni w celu poprawa.

• Czyszczący efekt plazmy:

Powierzchnia obrabianego materiału jest czyszczona chemicznie i fizycznie poprzez stykanie się i reakcję plazmy z powierzchnią materiału przy użyciu technologii czyszczenia plazmowego (charakterystyka plazmy niskotemperaturowej) w celu poprawy gładkości powierzchni, implantacji nowej chemicznej grupy funkcyjnej i realizacji wytrawiania.

(1) Czyszczenie i aktywacja powierzchni materiału

(2) Tworzą nową grupę funkcyjną - efekt chemiczny.

Jeśli gaz reagenta zostanie wprowadzony do gazu wyładowanego elektrycznie, na powierzchni aktywowanego materiału zajdzie złożona reakcja chemiczna.Wprowadzone zostaną nowe grupy funkcyjne, takie jak hydrokarbyl, amidogen i karboksyl, z których wszystkie są grupami aktywnymi i mogą znacznie poprawić aktywność powierzchni materiału.

(3) Trawienie plazmowe.

Wytrawianie plazmowe oznacza proces usuwania lotnych substancji gazowych powstających w wyniku wytworzenia plazmy z rodzaju wybranego gazu i substancji na powierzchni ciała stałego.

Technika trawienia plazmowego jest w rzeczywistości rodzajem procesu plazmy reaktywnej.Tak zwana plazma bezpośrednia, zwana także reaktywnym trawieniem jonowym, jest rodzajem formy, w której plazma jest trawiona bezpośrednio.Jego główne zalety to wysoka szybkość trawienia i równomierność.Parametry technologiczne plazmy mają decydujący wpływ na efekt trawienia.

6. Proces czyszczenia plazmowego:

7. Zalety czyszczenia plazmowego:

• Zastępuje tradycyjną technologię czyszczenia na mokro, jest ekologiczny i przyjazny dla środowiska (nie zawiera lotnych związków organicznych).
• Gaz służy jako medium reakcji, więc koszty eksploatacji są niskie (tlen).
• Szeroki zakres zastosowania;obiekt leczenia i materiał bazowy nie muszą być rozróżniane (schemat materiałowy).
• Wysoka skuteczność czyszczenia i łatwa do zrealizowania automatyzacja.
• Popraw wydajność powierzchni materiału i siłę przyczepności podczas usuwania brudu.

8. Porównanie przed i po obróbce plazmą:

Kąt zwilżania cieczy na powierzchni materiału stałego jest ważnym parametrem do pomiaru zwilżalności cieczy na powierzchni materiału. Jeśli θ <90°, powierzchnia ciała stałego jest hydrofilowa, a im mniejszy kąt, tym lepsza zwilżalność;jeśli θ>90°, powierzchnia ciała stałego jest hydrofobowa.

Pomiar wartości dyny jest bardzo powszechny w drukowaniu, powlekaniu, laminowaniu, spawaniu i innych zastosowaniach.Może odzwierciedlać zdolność powierzchni materiału do łatwego wiązania.Ogólnie rzecz biorąc, im większa wartość dyny, tym lepsze właściwości wiązania powierzchni z innym materiałem.

9. Typowe zastosowania:

Modyfikacja powierzchni materiałów polimerowych Poprawia właściwości wiązania powierzchniowego

Usuwanie pozostałości tlenku elementów elektronicznych, poprawa jakości wiązania i wzmocnienie efektu wiązania.

Podłoża szklane usuwają zanieczyszczenia organiczne

Usuwanie oleju z powierzchni metalowych

Grafen i inne modyfikacje czyszczące w proszku

PDMS Łączenie aktywowane powierzchniowo

10. Zapewnienie jakości i usługi posprzedażowe:

1 rok gwarancji, jeśli sprzęt ulegnie awarii w okresie gwarancyjnym, dostawca powinien zorganizować personel do obserwacji i radzenia sobie z nim do czasu rozwiązania problemu.

1) Akcesoria i informacje o wyposażeniu.

W momencie dostawy urządzenia dostawca dostarcza komplet dokumentów technicznych dotyczących eksploatacji, uruchomienia i konserwacji, w tym instrukcje obsługi i konserwacji. Instrukcja konserwacji powinna zawierać schemat obwodu, schemat obwodu gazowego oraz schemat rurociągu.

2) Instalacja

Podaj wszystkie szczegóły potrzebne do przygotowania instalacji sprzętu w obiekcie.

3) Szkolenie

Podczas instalacji szkolenie może być przeprowadzone zdalnie, w tym normalna obsługa, naprawa i konserwacja, analiza problemów ze zbiornikiem i procedury awaryjne.

4) Dostarczenie sprzętu do użytkowania i posprzedażowy serwis techniczny

Dostawca dostarczy dokumenty instalacji, eksploatacji i konserwacji sprzętu oraz wsparcie techniczne szkolenia w zakresie obsługi. Również kopię gwarancji wskazującą datę wejścia w życie i zakres gwarancji oraz osobę kontaktową Sprzedającego.
