Automatyczna maszyna do układania w stosy EI-66 do montażu rdzenia transformatora średniej mocy, dokładność ± 0,1 mm, 250 stosów/min, sterowanie PLC, CE

Automatyczna maszyna do składania laminacji EI-66 do montażu rdzeni transformatorów średniej mocy

Automatyczna maszyna do składania laminacji EI-66 jest przeznaczona do produkcji rdzeni transformatorów średniej mocy, precyzyjnie i niezawodnie obsługując laminacje ze stali krzemowej EI-66. Jest to idealne rozwiązanie do modernizacji ręcznych lub półautomatycznych metod dla producentów transformatorów mocy o mocy 50-200 VA, transformatorów pomiarowych prądu/napięcia i rdzeni dławików. Pod kontrolą systemu PLC z zamkniętą pętlą, maszyna naprzemiennie podaje laminacje typu E i typu I do nawiniętych karkasów, kończąc proces przeplatany z prędkością do 250 stosów na minutę z dokładnością składania plus minus 0,1 mm. Eliminuje to błąd szczeliny i luźne składanie typowe dla operacji ręcznych, podnosząc spójność przenikalności magnetycznej rdzenia powyżej 95 procent.

Od blachy krzemowej do gotowego rdzenia — jeden zautomatyzowany cykl

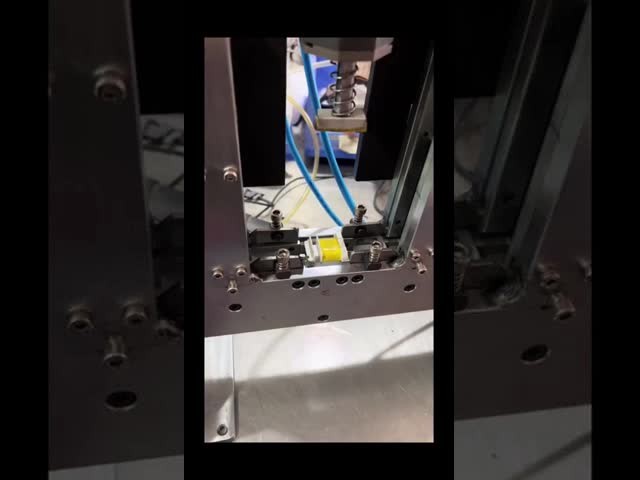

Proces składania EI-66 przebiega w usprawnionym, jednoetapowym cyklu: operator ładuje wstępnie przycięte stosy blach ze stali krzemowej EI-66 do magazynka podajnika i umieszcza nawinięty karkas na uchwycie. Następnie system PLC aktywuje pneumatyczny mechanizm podawania, który oddziela i pobiera pojedyncze laminacje E, wprowadza je do okna karkasu, a następnie pobiera i wprowadza laminacje I w przeplatany wzór. Czujnik fotoelektryczny liczy każdą laminację i weryfikuje jej włożenie. Po osiągnięciu ustawionej liczby, maszyna automatycznie zatrzymuje się i sygnalizuje zakończenie. Gotowy rdzeń jest usuwany i gotowy do następnego etapu produkcji — lakierowania, testowania lub montażu. Cały cykl trwa zaledwie kilka sekund na rdzeń, bez konieczności ręcznej obsługi laminacji.

Kluczowe specyfikacje

Co wyróżnia maszynę EI-66

✅ Zoptymalizowana pod kątem rdzeni średniej wielkości – Magazynek podajnika, matryce do wkładania i uchwyt karkasu są specjalnie wymiarowane dla laminacji EI-66. W przeciwieństwie do uniwersalnych maszyn do składania, które wymagają częstych zmian, ten dedykowany model utrzymuje stałą wydajność podawania i wkładania podczas długich serii produkcyjnych tego samego rozmiaru rdzenia.

✅ Liczenie fotoelektryczne z logiką zapobiegającą zacięciom – Każda laminacja jest liczona przez szybki czujnik fotoelektryczny. W przypadku wykrycia błędnego podania lub zacięcia, maszyna zatrzymuje się automatycznie w ciągu 0,5 sekundy, zapobiegając uszkodzeniu zestawu matryc lub częściowo złożonego rdzenia. Zmniejsza to wskaźnik złomu poniżej 0,3 procent.

✅ Podwójna kompatybilność z CRGO i CRNGO – Mechanizm podawania obsługuje zarówno zorientowane ziarnowo, jak i niezorientowane blachy ze stali krzemowej o grubości od 0,3 mm do 0,5 mm, co zapewnia producentom elastyczność w wyborze materiału rdzenia dla różnych celów wydajnościowych i kosztowych.

✅ Składanie przeplatane dla doskonałej wydajności magnetycznej – Wzór przeplatany E i I jeden po drugim tworzy rdzenie o jednolitym rozkładzie strumienia i zminimalizowanych szczelinach powietrznych, co jest kluczowe dla transformatorów średniej mocy, gdzie straty w rdzeniu bezpośrednio wpływają na wskaźniki sprawności.

✅ Ekran dotykowy PLC z pamięcią przepisów – Operatorzy mogą zapisywać i przywoływać parametry składania (liczba laminacji, prędkość, czas zatrzymania) dla różnych partii produkcyjnych. Zmiana parametrów między partiami trwa poniżej 30 sekund.

✅ Kompaktowa konstrukcja dla elastyczności warsztatu – Przy wadze około 85 kg maszyna jest wystarczająco przenośna, aby można ją było przemieścić w linii produkcyjnej. Podłącza się do standardowego zasilania pneumatycznego i zasilania prądem zmiennym, nie wymagając specjalnego fundamentu.

Zastosowania

Maszyna do składania laminacji EI-66 jest szeroko stosowana w produkcji:

• Transformatory mocy 50-200 VA do sterowania przemysłowego i zasilaczy

• Przekładniki prądowe (CT) i napięciowe (PT) do pomiarów i zabezpieczeń

• Transformatory audio i wyjściowe do wzmacniaczy i sprzętu nadawczego

• Rdzenie dławików i dławików filtrujących i korekcji współczynnika mocy

• Specjalistyczne komponenty elektromagnetyczne wymagające składania rdzeni EI-66

Niestandardowe oprzyrządowanie dla innych rozmiarów EI (od EI-28 do EI-133) jest dostępne na życzenie, umożliwiając producentom rozszerzenie zakresu produkcji na jednej platformie.

Obsługa posprzedażna i wsparcie

Bezpośrednia dostawa fabryczna z konkurencyjnymi cenami i certyfikatem CE. Dostarczyliśmy urządzenia do składania laminacji EI globalnie uznanym producentom transformatorów, w tym GE Vernova, Eaton, CATL i Chint Electric, z produktami eksportowanymi do ponad 20 krajów. Dostawa w ciągu 1-15 dni roboczych. Kompleksowy pakiet obsługi posprzedażnej obejmuje wskazówki dotyczące instalacji za pośrednictwem wideo, zdalne wsparcie parametrów PLC, dostawę części zamiennych i 12-miesięczną gwarancję od daty dostawy.
