Płyta akwizycji i przetwarzania emisji akustycznej
Produkujemy dwa rodzaje płyt akwizycji i przetwarzania AE, standardową 4-kanałową płytkę AE i parametr EX
4-kanałowa płyta AE.Obie płyty AE są kompatybilne z obudową SEAU3H.I różne kombinacje płyty AE
można wybrać dospełniać różne wymagania.

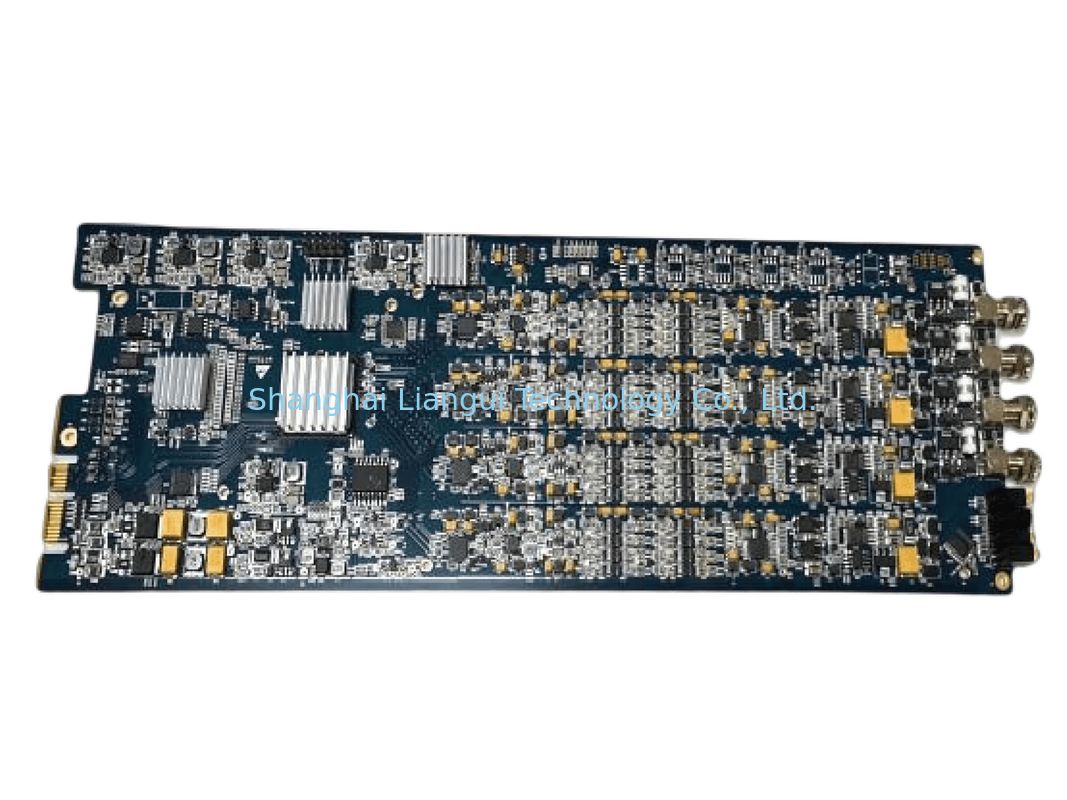

Standardowa 4-kanałowa karta AE
przyjmuje projekt 4 kanałów na płytkę.Każdy kanał posiada niezależny ADC 10M/S i 16bit,
szybkie przetwarzanie sygnału chipowego FPGA i niezależna karta pamięci podręcznej 1 Gb, aby zapewnić brak utraty danych.
Unikalny sprzętowy filtr cyfrowy w czasie rzeczywistym, swobodnie kontroluj szerokość sygnału.
| Zakres dynamiczny |
90dB |
| Hałas hosta |
<10 dB (bez obciążenia) |
| Maks.amplituda sygnału |
100dB |
|
Przebieg
Punkty pobierania próbek
|
Maks.128 tys./kanał |
Tryb wyzwalania |
Wyzwalacz progowy, wyzwalacz synchronizacji,
wyzwalacz parametru ex, wyzwalacz serwomechanizmu
|
| Filtr analogowy |
filtry górnoprzepustowe 20kHz, 100kHz, 400kHz,
Filtry dolnoprzepustowe 100kHz, 400kHz, 1200kHz
|
| Filtr cyfrowy |
1KHz-2.5MHz |
Przetwarzanie sygnału AE |
Każda płyta ma parametry funkcji AE
funkcja ekstrakcji w czasie rzeczywistym
|
| Moc |
5 V prądu stałego |
Zakres wejściowy sygnału AE |
± 10 V, można regulować zakres napięcia wejściowego sygnału
do ± 5 V, ± 2 V, ± 1 V, ± 0,1 V,
|
| Częstotliwość odpowiedzi |
1 kHz-2,5 MHz |
| Zasilanie wyjściowe |
28V lub 5V lub 0V |
| Impedancja wejściowa |
50 Ω |
| Pobór energii |
10,5 W (4 kanały do ciągłego próbkowania) |
Parametry AE |
Czas przybycia, AMP, liczy, liczy wzrost,
Czas trwania, energia, czas narastania, RMS, ASL
|
4-kanałowa karta AE z parametrami EX
posiada o jeden kanał akwizycji parametrów zewnętrznych więcej niż standardowa 4-kanałowa płytka AE,
a interfejs to 16-pinowy port LEMO, który może odbierać zewnętrzny sygnał napięciowy ± 10 V
i sygnał emisji akustycznej synchronicznie.Jeśli ta plansza zostanie wybrana, musi ją zajmować
gniazdo przed standardową 4-kanałową płytą AE i musi być używane z pudełkiem EX-PARA.
| Szybkość próbkowania parametru EX |
Obsługuje do 12 analogowych parametrów Ex
kanały wejściowe, całkowita częstotliwość próbkowania 1M
|
| Zakres wejściowy parametru EX |
±10 V |
| Rozmiar |
300 mm x 100 mm |
| waga |
186g |
| Temperatura robocza |
-10℃～45℃ |
