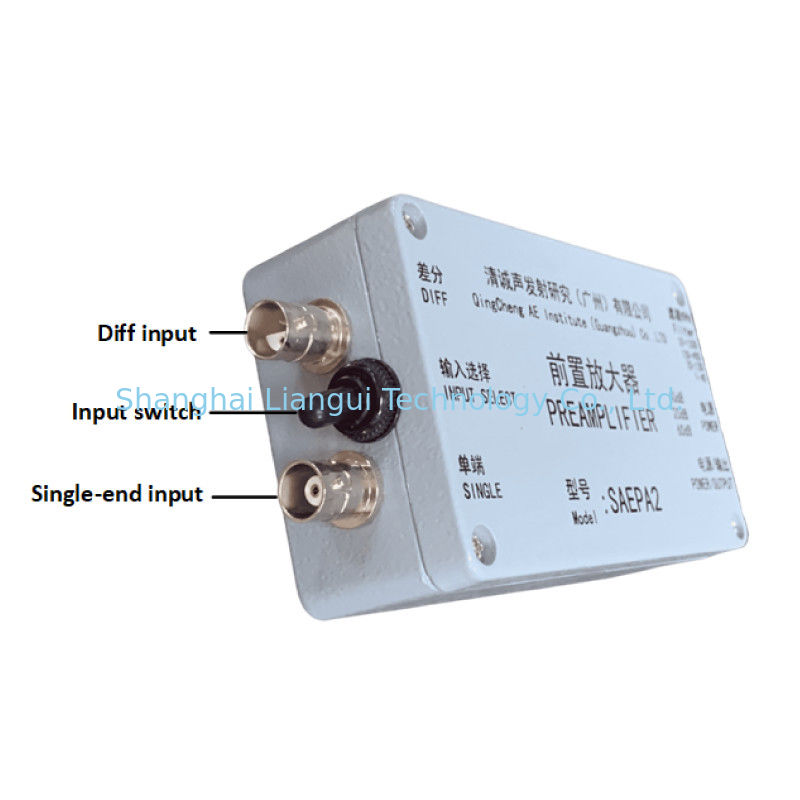

Przedwzmacniacz akustyczny PAS
Opis produktu:
1. Przedwzmacniacze PAS AE to modele szerokopasmowe, które mogą być dopasowane do większości popularnych modeli czujników i kart akwizycji AE każdej fabryki;
2. Trzy poziomy wzmocnienia do wyboru: 20/40/60 dB;
3. Dwa tryby wejściowe: niesymetryczne/różnicowe;
4. Dwa rodzaje trybów zasilania: zasilanie fantomowe, zasilanie realizowane przez linię sygnałową; lub bezpośrednie zasilanie z zewnętrznego źródła zasilania;
5. Wbudowany filtr, odpowiednie częstotliwości podzielone na cztery poziomy;
6. Wyposażony w zabezpieczenie przed porażeniem prądem i możliwość odzyskania po zablokowaniu;
7. Funkcja AST (Automatyczne testowanie czujnika), która może wysyłać sygnał testowy do czujników (w przypadku zasilania fantomowego);
8. Metalowa obudowa, ekranowanie zakłóceń elektromagnetycznych, odporność na wstrząsy.
| Specyfikacja techniczna |
| Wzmocnienie |
20/40/60 dB |
| Częstotliwość odpowiedzi |
1,3 kHz~1,2 MHz |
| Szum |
<24 dB |
Filtr |
20 kHz-1200 kHz,
100 kHz-400 kHz
20 kHz-120 kHz
1 kHz-40 kHz
|
| Zakres wyjściowy |
±10 V(Vpp) |
| Wejściowa reaktancja pojemnościowa |
15 pF |
| Napięcie robocze |
24 V-32 V |
| Impedancja |
50Ω |
| Prąd spoczynkowy |
31 mA |
| Prąd maksymalny |
100 mA |
| Temperatura pracy. |
-20°C~+60°C |
| Wymiary |
110 mm×65 mm×37 mm |
| Waga |
300 g |
| Poziom ochrony |
IP65 |
| Materiał obudowy |
Odlew aluminiowy |
| Złącze |
BNC |
Uwagi:
1. Zasilacz powinien być dobrze dopasowany do impedancji wyjściowej, w przeciwnym razie spowoduje to odchylenie wzmocnienia przedwzmacniacza od wartości nominalnej, co doprowadzi do odchylenia amplitudy sygnału.
2. Jeśli wybierana jest karta AE od innych producentów, wymagany jest zasilacz przedwzmacniacza PPS.
3. Okablowanie musi być prawidłowe. Trzy poniższe błędne operacje mogą spowodować uszkodzenie przedwzmacniacza:a. Napięcie wejściowe jest o 25% wyższe niż wymagane napięcie zasilania.b. Podłączenie zasilania do złącza wejściowego sygnału.
c. Odwrotne podłączenie biegunów dodatniego i ujemnego zasilania.
Schemat połączeń przedwzmacniacza PAS:
Informacje o firmie
Opakowanie i wysyłka
|
Zalety
1. Jaki jest termin cenowy?
2. Jaki jest czas gwarancji?
12 miesięcy od daty wysyłki
3. Jaka jest data dostawy?
30-45 dni po otrzymaniu płatności T/T.
4. Jak postępować z wadliwą częścią, jeśli przekroczy czas gwarancji?
Klient może zwrócić wadliwe części do naszego testowania i konserwacji, wszystkie koszty logistyczne i opłaty za konserwację ponosi klient.
Charakterystyka wydajności:
● Przedwzmacniacz PAS jest szerokopasmowym typem uniwersalnym, który może być stosowany do większości popularnych typów czujników i kart akwizycji akustycznej od różnych producentów;
● Wzmocnienie przedwzmacniacza ma trzy opcje: 20/40/60 dB;
● Dwie metody wejścia sygnału: niesymetryczne/różnicowe;
● Dostępne są dwa tryby zasilania: zasilanie fantomowe, które jest realizowane i dostarczane przez linię sygnałową; lub bezpośrednie zasilanie z zewnętrznego źródła zasilania.
● Wbudowany filtr, odpowiednia częstotliwość jest podzielona na 4 poziomy do wyboru;
● Posiada zdolność ochrony przed porażeniem prądem i zdolność do odzyskania po zablokowaniu;
● Funkcja automatycznego testowania czujnika (AST), która może wysyłać źródło sygnału testowego do czujnika (w przypadku zasilania fantomowego);
● Metalowa obudowa, ekranowanie zakłóceń elektromagnetycznych, odporność na wstrząsy.
Podstawowe parametry techniczne:
Wzmocnienie: 20/40/60 dB opcjonalnie
Częstotliwość odpowiedzi: 1,3 kHz～1,2 MHz
Szum:
Wbudowany filtr: 20 kHz-1200 kHz, (20 kHz-630 kHz przy wzmocnieniu 60 dB)
100 kHz-400 kHz
20 kHz-120 kHz<24dB (40dB gain input terminal is shorted)
4 zakresy od 1 kHz-40 kHz
Zakres wyjściowy: ±10 V (Vpp)
Wejściowa reaktancja pojemnościowa: 15 pF
Napięcie robocze: 28 V DC (24 V-32 V)
Obciążenie znamionowe: 50 Ω
Prąd spoczynkowy: 35 mA
Maksymalny prąd wyjściowy: 40 mA
Temperatura robocza: -20℃～﹢60℃
Wymiary: 110 mm×65 mm×37 mm
Poziom ochrony: IP65
Materiał obudowy: odlew aluminiowy
Typ interfejsu: 2 złącza BNC (Q9), złącze różnicowe BNC, złącze zasilania
Opakowanie i wysyłka:
FAQ:
Pytanie 1: Jaki jest termin cenowy?
A1: FOB Szanghaj / Guangzhou / Shenzhen
Pytanie 2: Jakie są Państwa warunki płatności?
A2: T/T przelew bankowy, Alibaba Trade Assurance i tak dalej. Zazwyczaj 50% depozytu z zamówieniem, 50% salda przed wysyłką.
Pytanie 3: Jak wygląda Państwa szczegółowa usługa gwarancyjna?
A3: Wszystkie nasze produkty objęte są rocznym okresem gwarancji, telefony po sprzedaży są dostępne 24 godziny na dobę, a natychmiastowa reakcja w godzinach pracy.
Pytanie 4: Czy jesteś firmą handlową, czy fabryką?
A4: Jesteśmy grupą firm z 5 fabrykami w Szanghaju, Jiangsu i Guangdong. Nasza firma posiada profesjonalny zespół sprzedaży zagranicznej i doświadczony zespół wsparcia technicznego. Jesteśmy dostawcą usług integracji inteligentnych urządzeń i rozwiązań automatyzacji.
Pytanie 5: Czy sprawdzasz wszystkie swoje towary przed dostawą?
A5: Tak, każdy element instrumentów musi być ściśle sprawdzony przed opuszczeniem fabryki.
